BAUMANN active|alignment
präzises ausrichten und fixieren von kamerakomponenten
Mit dem active|alignment bietet Baumann erstklassige Lösungen für die präzise Ausrichtung und Fixierung von Linsen und Imagern in Kameras. Durch die langjährige Erfahrung im Bereich Fahrerassistenzsysteme kann Baumann Komplettlösungen zur Montage von Kameras bereitstellen.
Dabei bildet die Ausrichtung der toleranzbehafteten Komponenten wie Linse und Imager, das Herzstück, um eine optimale optische Abbildung zu gewährleisten. Die erforderliche Hardware sowie die entsprechende Software wurde eigens dazu entwickelt, um eine maßgeschneiderte Anpassung an die spezifischen
Anforderungen zu ermöglichen.
Weitere ausführliche Informationen finden Sie im active|alignment Produktflyer. (Download unten)

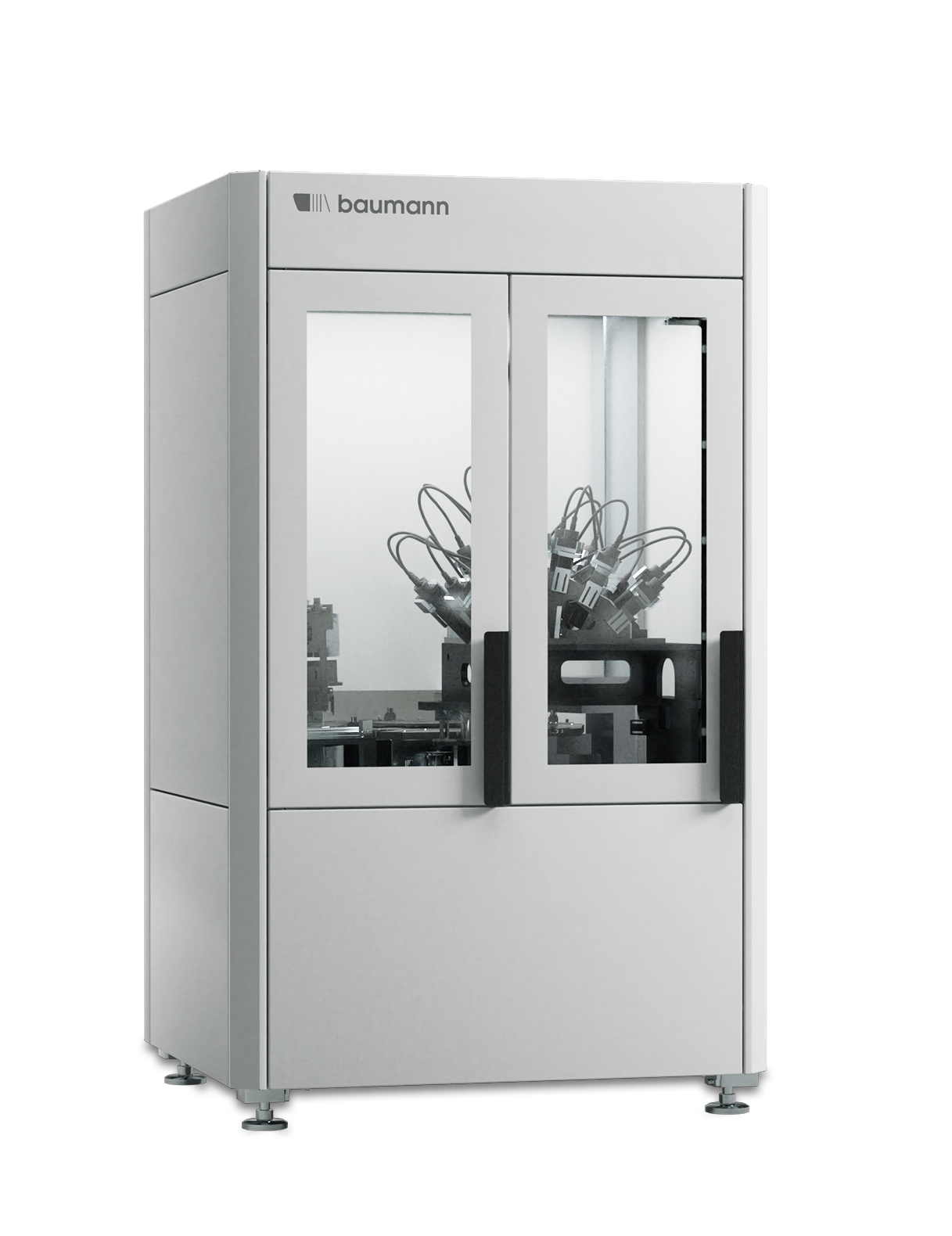

Ausstattung Standardzelle
- Anlagengröße Standard: 1000 x 1500 x 2000 mm inkl. Laminar Flow System
- Anlagengröße skalierbar
- HMI: Touch Screen und optional portables Handbediengerät
- Zuführung: manuell oder automatisch
- Bauteiltransfer: Rundtakttisch
- Zykluszeit: < 10 sec.
- Stand-alone oder in Linie integrierbar
- Musterbauausführung
Prozessmodule
- Be- und Entladen
- Vortests
- Verschiedene Verbindungstechniken
- Alignment Kollimator- oder Chartbasierend
- Qualitätsprüfungen
Technische Features
- 5- oder 6-Achsalignment
- Linsen- Imageralignment möglich
- Standardkollimatordom mit einem möglichen FOV bis zu 180°
- Kollimatordom frei einstellbar
- Schnelle Umrüstung auf neue Produkte
- Reinraumausführung ISO 5
- Standardisierte Alignmentsoftware (veränderbare Grenzen etc.)
- Datenbank für Prozessdaten
- Live Übertragung in Produktionsleitsystem (Manufacturing Execution System)
